BLD003A无刷电机驱动器

  • 产品简介: BLD003A无刷电机驱动器是为低压小功率直流无刷电机开发的高性能无刷驱动器产品。直流无刷电机驱动器适用于12~30VDC和70W功率的三相直流无刷电机调速。BLD003A有多种速度调
  • 咨询热线:13570023444
  • 产品详情

  • 联系我们

产品特点







 体积小巧,便于安装                                   外接定位器调速控制

 PWM调速控制                                          外部模拟信号调速

 内置定位器调速控制                                   拥有过温、过流等报警保护功能

规格参数









参数 最小值 额定值 最大值
输入电压(VDC) 12 24 30
输出电流(A) 3
过压保护(VDC) 30
欠压保护(VDC) 12
外接电位器(Ω) 10K
输入模拟量电压(VDC) 5
速度控制范围(RPM) 20000

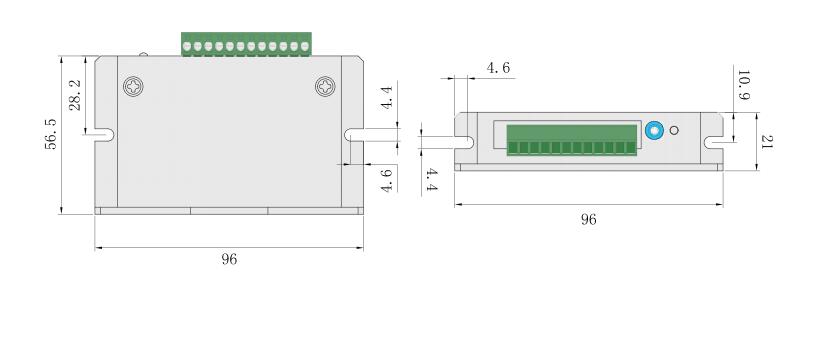

安装尺
驱动器连接









端子编号 信号种类 信号说明
F/R 控制信号   无刷电机转动方向控制端口,F/R端口与DC-端口断开电机为顺时针转动,短接闭合为逆时针转动
BRK   无刷电机快速刹车信号端口,BRK端口与DC-端口断开电机为快速刹车,短接闭合为正常运行
SV   调速信号输入端口,外部电位器调速时中间引出端连接此处,两侧分别接VCC与DC-端口
VCC   外部电位器电源端口(霍尔电源正极在此端口共用)
HU 霍尔信号   直流无刷电机霍尔信号HU
HV   直流无刷电机霍尔信号HV
HW   直流无刷电机霍尔信号HW
U 电机连接   直流无刷电机U相
V   直流无刷电机V相
W   直流无刷电机W相
DC- 电源连接   直流电源接入负极(霍尔电源负极在此端口共用)
DC+   直流电源接入正极(电压范围:12~30VDC)









设定运行







刹车设定

刹车功能出厂设定时将BRK端和DC-端相连,在电机运行时,通过连接或断开BRK端和DC-端的连接线可控制电机的运行和停止。

BRK端和DC-端连接时,电机运行;反之电机停止运行。





正反转设定

正反转切换功能出厂设定是F/R与DC-断开,当接通电源时,通过调节电位器,驱动器便能带动电机顺时针运转,通过在F/R

与DC-之间接入开关或PLC等控制其通断,即可实现电机的正反转运行切换。

当断开F/R端和DC-端的连接线时,电机顺时针运转。

当连接F/R端和DC-端的连接线时,电机逆时针运转。



调速方法
