BLD008A无刷电机驱动器

  • 产品简介: BLD008A无刷电机驱动器是为中低压直流无刷电机开发的高性能无刷驱动器产品。直流无刷电机驱动器适用于12~30VDC和120W功率的三相直流无刷电机调速。BLD008A有多种速度调节
  • 咨询热线:13570023444
  • 产品详情

  • 联系我们

产品特点







  加/减速时间设定                                    各种报警指示

  ◆最大电流输出设定                                   内置电位器RV调速控制

  ◆电机堵转力矩保持                                   外接电位器调速控制

  ◆外部模拟量信号调速                                 PWM调速控制

规格参数









参数 最小值 额定值 最大值
输入电压(VDC) 12 24 30
输出电流(A) 8
霍尔信号电压(V) 5
霍尔驱动电流(mA) 20
外接电位器(Ω) 10K
输入模拟量电压(VDC) 5
速度控制范围(RPM) 20000

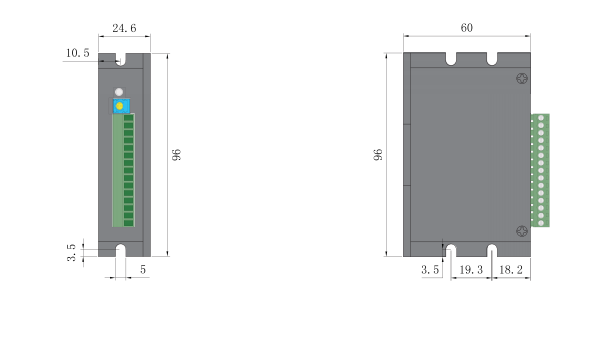

安装尺寸
驱动器连接









端子编号 信号种类 信号说明
BRK 控制信号   电机快速刹车信号端口,BRK端口与COM端口断开电机为正常运行,短接闭合为快速刹车
EN   停止信号控制端,EN端口与COM端口断开为电机缓慢停止,短接闭合为正常运行
F/R   电机转动方向控制端口,F/R端口与COM端口断开电机为顺时针转动,短接闭合为逆时针转动
COM   公共端口(0V参考电平)
SV   调速信号输入端口,外部电位器调速时中间引出端连接此处,两侧分别接REF+与COM端口
REF+ 霍尔信号   直流无刷电机霍尔信号电源线
HU   直流无刷电机霍尔信号HU
HV   直流无刷电机霍尔信号HV
HW   直流无刷电机霍尔信号HW
REF-   直流无刷电机霍尔信号接地线
W 电机连接   直流无刷电机W相
V   直流无刷电机V相
U   直流无刷电机U相
DC+ 电源连接   直流电源接入正极(电压范围:12~30VDC)
DC-   直流电源接入负极





设定运行







最大电流输出设定

  最大电流的输出设定,是保护直流无刷电机在处于过载运行的时候不被损坏,通过启动

驱动器过流报警并停止驱动器作业来达到此目的,设定的电流值应与无刷电机的额定电流



值相匹配不注意实际使用的电源电压设定范围:1.6~8A。





加/减时间设定

  电位器可设置无刷电机加速度与减速度时间,加速时间是从停止到达无刷电机额定转速

所需的时间,减速时间是从额定转速到无刷电机停止所需的时间。通过左右旋转可以调节

加减时间设定范围:0.3~15S。



调速方法
