BLD015A无刷电机驱动器

  • 产品简介: BLD015A无刷电机驱动器是为中低压直流无刷电机开发的高性能无刷驱动器产品。直流无刷电机驱动器适用于12~58VDC和300W功率的三相直流无刷电机调速。BLD015A有多种速度调节
  • 咨询热线:13570023444
  • 产品详情

  • 联系我们

产品特点









  加/减速时间设定                                    各种报警指示

  ◆最大电流输出设定                                   内置电位器RV调速控制

  ◆电机堵转力矩保持                                   外接电位器调速控制

  ◆外部模拟量信号调速控制                             PWM调速控制

    电机极数选择                                       开闭环控制



规格参数









参  数 最小值 额定值 最大值
输入电压(VDC) 12 48 58
输出电流(A) 15
霍尔信号电压(V) 5
霍尔驱动电流(mA) 12
外接电位器(Ω) 10K
输入模拟量电压(VDC) 5
速度控制范围(RPM) 20000



安装尺寸









驱动器连接













端子编号 信号种类 信号说明
DC+ 电流连接   直流电源接入正极(电压范围:12~58VDC)
DC-   直流电源接入负极
W 电机连接   直流无刷电机W相
V   直流无刷电机V相
U   直流无刷电机U相
REF+ 霍尔信号   直流无刷电机霍尔信号电源线
HW   直流无刷电机霍尔信号HW
HV   直流无刷电机霍尔信号HV
HU   直流无刷电机霍尔信号HU
REF-   直流无刷电机霍尔信号接地线

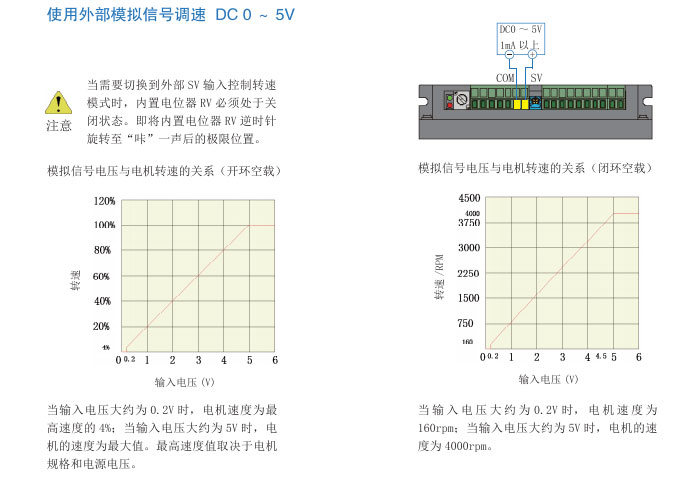

SV 控制信号   调速信号输入端口,外部电位器调速时中间引出端连接此处,两侧分别接REF+与COM端口
COM   公共端口(0V参考电平
F/R   电机转动方向控制端口,F/R端口与COM端口断开电机为顺时针转动,短接闭合为逆时针转动
EN   停止信号控制端口,EN端口与COM端口断开为电机缓慢停止,短接闭合为正常运行
BRK   电机快速刹车信号端口,BRK端口与COM端口断开电机为快速刹车,短接闭合为正常运行
SPEED 输出信号   速度信号输出端口,与电机的运转转速相对应,输出相对应的脉冲频率
ALM   报警信号输出端口,正常为5V出现故障时电平为0V
