BLD08-LRD无刷驱动器

  • 产品简介: BLD08-LRD直流无刷电机驱动器,采用先进的数字信号控制技术设计,完善的保护设计,显示报警代码,驱动电流最大可达10A,具有多轴控制的RS-485通讯,广泛的速度控制范围,多种调
  • 咨询热线:13570023444
  • 产品详情

  • 联系我们

产品特点







全新设计,尺寸小巧;

驱动电流最大可达10A;

多种调速模式可选;

完善的保护设计,显示报警代码;

RS-485通讯多轴控制;

广泛的速度控制范围100~30000r/min。

规格参数









参   最小值 额定值 最大值
输入电压(VDC) 20 24 50
输出电流A 8 10
过压保护(VDC) 60
欠压保护(VDC) 14
输入信号电压(VDC) 4 5 24
输入模拟量电压(VDC) 5
速度控制范围RPM 30000



安装尺寸

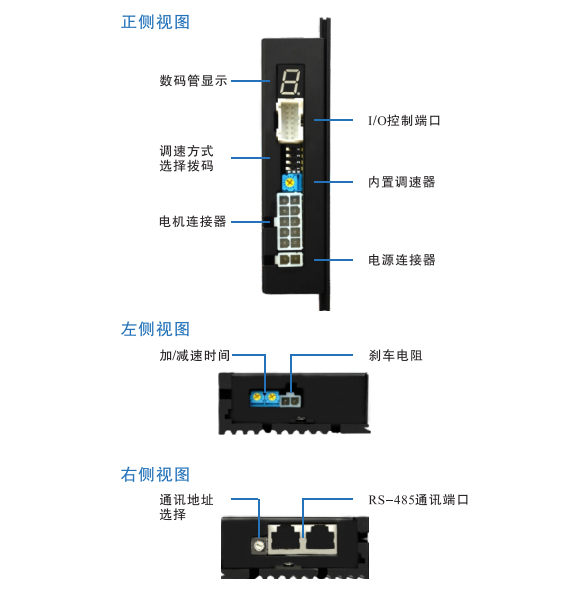

驱动器设置
驱动器连接









端子编号 信号种类 端子引线颜色 信号名称 信号说明
1 输入信号 5V   5V输出,可接电位器用于外部调速
2 黑白 SV   外部电位器接口
3 PWM   PWM(占空比)调速、频率调速接口
4 蓝白 GND   控制端口接地
5 FWD   正向转动控制线,接地有效
6 REV   反向转动控制线,接地有效
7 棕白 M0   多段速控制线,接地有效
8 棕黑 M1   一
9 M2   一
10 输出信号 红白 SPD   开漏输出频率,电机磁极不同输出的频率会相应变化
11 绿白 ALM   报警输出、正常运转时端口为悬空状态,报警后此端口会和公共端短路
12 绿 ALM-RST   报警复位,当驱动器出现故障时,此端口接公共端会清除故障报警器
13 黄黑 STB1   转速最高限定选择,悬空=MAX4000r/min接GND=MAX10000r/min
14 STB2   NC(未使用)
15 深橙 EG   NC(未使用)

订购:BLD08-LRD无刷驱动器
